影像测量仪如何实现接插件高效检测

来源: 影像测量仪 类型: PCB行业 时间:2021-07-09 15:43:58
电子行业与人们生活息息相关,是改善人们生活水平的重要支柱。随着电子行业的轻薄化、精密化的发展,连接电子产品中各组成部分之间的的接插件产品体积也越来越朝小型化发展。影像测量仪在电子行业有着广泛的应用基础,能高效应对生产商不断提高的检测需求,

接插件作为联结供电端与需求端的核心基础原件,其尺寸的品质监控不容小觑。有的接插件尺寸较小,有时候无法使用三坐标进行测量,影像测量仪可以将很小的元素通过镜头放大从而得出测量数据。七海高精度OPTIV PERFORMANCE 662影像测量仪+PC-DMIS软件能确保连接件品质。

接插件高效检测方案

1.测量位置

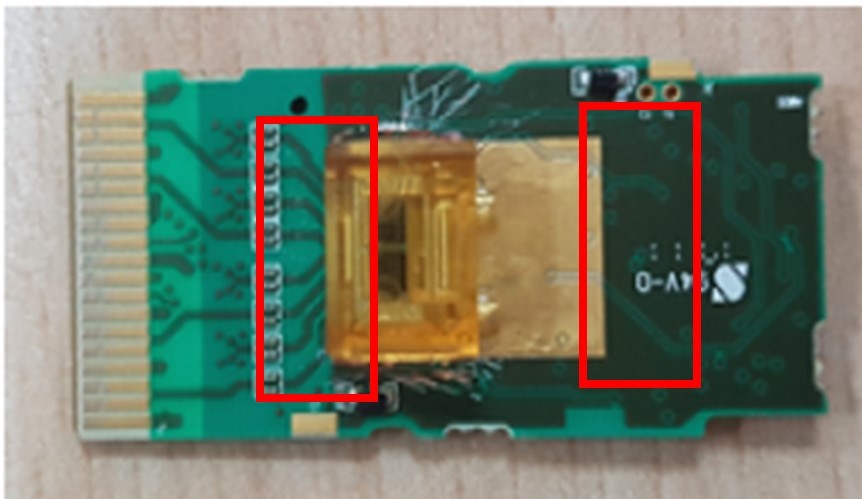

影像测量仪测量左边大圆孔与右边小圆孔的同心度.

2.装夹方式
站立式装夹

3.影像成像
小圆孔使用10X大倍率测量

大圆孔使用1X小倍率测量(两种倍率随意切换,方便,快捷)

4.定位坐标

影像测量仪通过大小倍率投影出两边圆孔,利用大圆的最左端与最右端建立零件坐标系,然后去测量大圆和小圆

5.CAD视图成像
评价同心度,绿色是在公差范围内


6.测量报告输出(文本及图形报告都能输出)

以上就是同心度的测量。

接下来测量大量的圆孔,如下图:

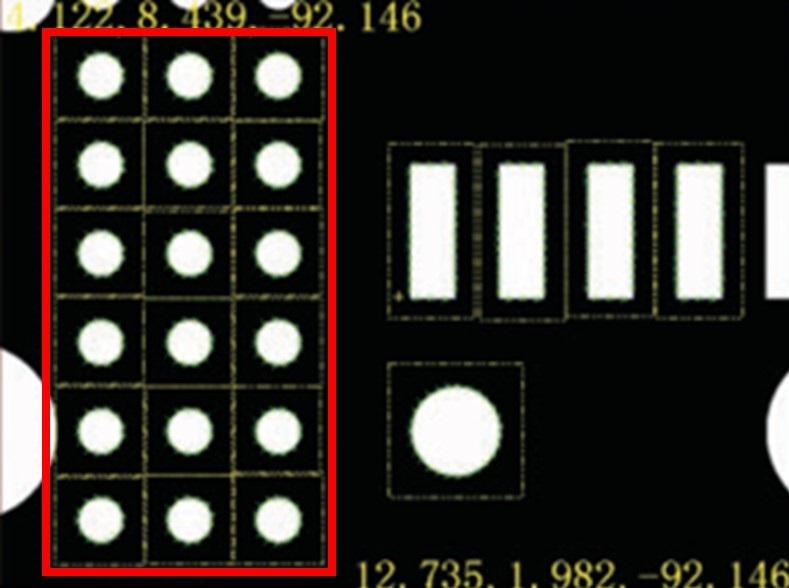

采用常规的测量方法,即一个一个的圆孔测量,虽然能够测量出圆孔的大小,但是比较费时间,如何把这部分的时间节约下来,达到提质增效的目标?七海影像测量仪配置的PC-DMIS具有多重捕获功能,只要能在一个视野上看到多个元素,我们可以一次性测量出来,节约了时间成本。这种功能在接插件检测数量多时能看出明显优势。

七海精密影像测量仪和METUS软件具有很多的优化的功能,软硬件搭配,以高效、高精度的检测能力,为电子行业的品质质量提供精密保障,助力企业凭借高品质的产品质量控制快速抢占市场。
