七海复合影像仪如何完成光纤精密测量

来源: 影像测量仪 类型: 通讯行业 时间:2021-11-12 17:45:39
光纤是一种由玻璃或塑料制成的光传导工具,用以进行长距离的信息传递。光纤纤芯尺寸质量会对传输效果或质量产生影响。此次需测量纤芯圆孔中心与基准的相对位置,判断数值是否在标称范围内。接触式测量不适用于光纤,七海影像测量仪是更为理想的检测方案。

检测设备介绍

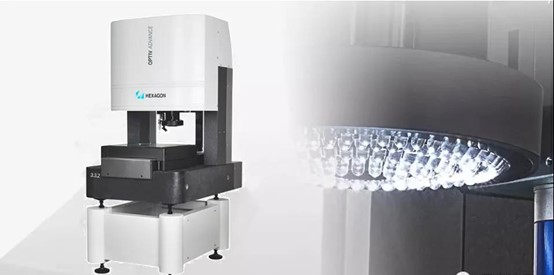

OPTIV ADVANCE复合式影像仪采用稳定的固定桥式结构,搭载高端中央处理器、配置丰富,能够实现精度高、灵活可靠的测量结果。被广泛应用于PCB板、手机零部件、精密机械加工等众多领域。软件方面则是采用METUS,直观清晰,易学易用。

测量过程

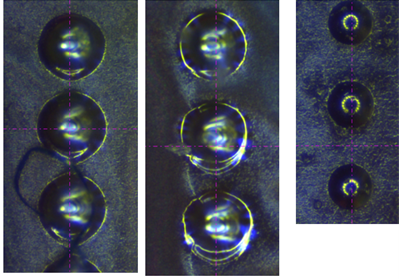

将光纤固定在工作台面,确保其不会移动。首先进行四周尺寸测量之后,然后取圆,通过软件输出尺寸及圆孔对基准的相对位置,根据图纸要求判定其及格与否。测量过程中高标准尺高像素相机及六环八区环形光互相配合起到了重要作用。

测量优势
·  高精度测量表现:三轴均搭载高质光栅系统,配合精密直线导轨的配合下,拥有高精度测量表现;。
·  高清晰度影像效果:搭载高分辨率彩色相机,能输出高品质影像画面;
·  多种光源可选:搭载同轴光、透射光及多段表面环形光,便于通过不同光线凸显被测物特性,获得对比度更高的清晰边界,精准地抓取尺寸并达到高重复精度测量;
·  METUS测量软件具备优秀的图形处理方法及抓边能力,除了能实现工件长宽、直径等形位公差自动测量,还具备便捷的编程功能。

七海影像仪可以对光纤内部材料位置、尺寸数据进行无损检测。OPTIV ADVANCE采用三轴高质光栅系统、高分辨率彩色相机、六环八区环形光配置,可以对多种工件进行精确测量。除了不断研发具有突破性的测量技术外,七海还会继续提供后续技术服务支持,以确保客户能在自己的生产设施中充分利用精密测量仪器。
