如何精确测量车载导航屏玻璃三轴数据?七海这款影像仪能高效完成

来源: 影像测量仪 类型: 汽车零部件行业 时间:2021-12-07 10:07:54
 随着汽车、电子技术地发展,车机屏幕越来越大,逐渐成为了与车交互的重要媒介。一款优质的车载屏幕玻璃,除了能更好地保护车载屏幕外,也能大幅提升汽车内饰的美观度,而且也得注重玻璃的可靠性及耐用度,为此对其的检测也越来越严格。

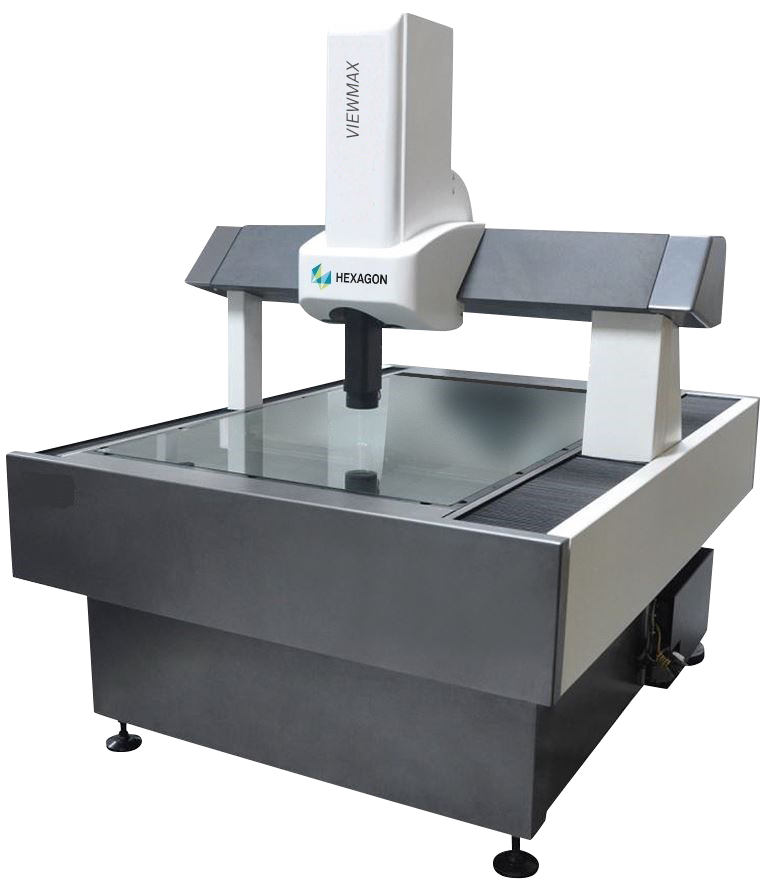

此次需要对客户的一款车载屏玻璃边缘做精密测量,在了解了客户需求后,选择了搭载点激光的七海VIEWMAX L大行程检测方案进行测量。这款影像仪具备较大行程,可以对较大体积工件进行测量。进口高速控制系统,搭载CCD及点激光传感器,配合METUS测量软件,能精准完成对车载屏玻璃的X、Y、Z三轴数据测量。

VIEWMAX L.jpg
测量难点

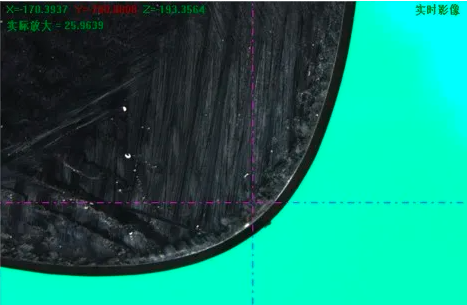

此次检测是边缘C角上(倒角内测)端点的·X、Y、Z值,需要利用视觉及激光数据,根据实测的X、Y值自动调整Z轴激光采点位置。

测量过程

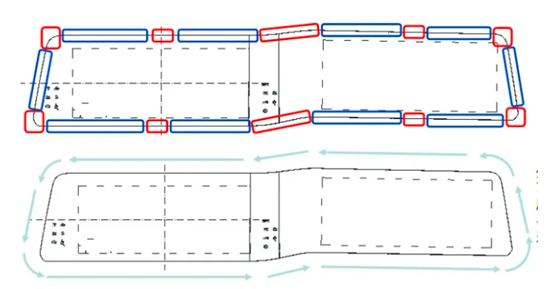

完成玻璃夹妆后按要求建立坐标系。导入测量点位信息,自动生成CCD测量程序。接着使用CCD抓取测量点的X、Y值,再通过这两值进行定位,使用激光获得测量点的Z值。测量完毕后,能对接机器,为激光切割机等设备所用。

假如有更高的测量效率要求,可考虑升级至线扫激光方案。装备线扫激光后,对整产品边缘进行扫描,根据截面高度差,确认产品C角上边缘,一次性测量得到X、Y、Z值并按需求取得对应点位。

七海VIEWMAX L是一款功能完善的影像测量仪,具备高效率及高稳定的特性,能按照实际需求加装接触式测头、点激光、线激光等配置适用于多种工件测量,除了车载导航屏玻璃以外,还可广泛应用于数码3C行业,帮助企业实现高速高精度测量任务。
