七海影像仪高效完成氮化铝基板测量

来源: 七海测量类型: 其它行业时间：2022-02-22 10:05:29

基板应用于电路封装技术领域，近年来陶瓷基板的使用率得到明显提升。其中氮化铝基板因其优良电缘性能及导热特性，载流能力强，现已被应用于指示灯等所需领域。但另一方面，氮化铝基板材料韧性低、加工难度较大，为保证其运作性能能够满足所需，需通过精密测量方可出厂。

此次需要测量一款氮化铝基板，需要使用不同光源才能更好地完成测量。七海VIEWMAX系列影像仪具有优越的性价比，配置高性能的软硬件配置，能满足多数常见测量需求。其中VIEWMAX E价格适宜，且配置了全自动变倍镜头，测量效率更佳，故用作此次的测量任务。

测量过程

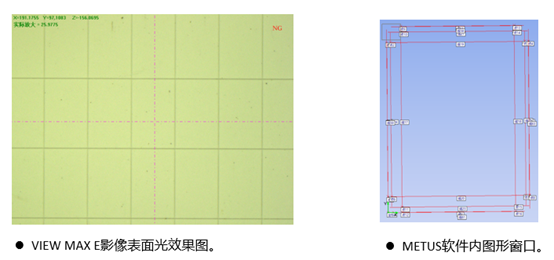

主要需要氮化铝基板的20项尺寸数据进行测量，需要使用不同的光源进行测量。测量基板尺寸时使用轮廓光，产生强对比度的影像效果，便于测量基板外尺寸数据。测量表面蚀刻部分垂直度时使用环形光作为光源，实现精准方向表面照明。配合高分辨率彩色相机，实现高清晰度影像效果。

可灵活使用图像拼接功能，将工件多个子图像进行拼接生成全景图，便于在编程时快速定位。变成完成后即可运行自动测量程序，20秒后即可完成测量。

仪器优势

六环八区光源是此款影像仪的一大亮点。可以通过细致的光源调节，更精准地抓取尺寸并实现高重复精度精准测量功能。全自动变倍镜头、高分辨率彩色相机等配置能完成高清图像采集，测量精度更佳。

搭载的METUS是另外一处亮点。在测量中能实现工件的长宽、角度，直径等形位公差的自动检测与评价，且操作简易，只需经过短期的标准培训即可上手。

VIEWMAX E是七海一款经典型影像仪，除了氮化铝基板外，还能对LED、PCB等工件进行测量。七海专注影像测量多年，除了常规款影像测量仪，还有众多影像测量专机可选，充分满足不同行业的实际测量需求。
