快人一步,手机平板膜切之影像测量仪检测案例

来源: 七海测量影像仪 类型: 技术知识 时间:2019-10-08 10:02:35

模切技术广泛应用于各行各业。随着电子科技的飞速发展,不管是手机还是平板电脑,操作日益智能化,机身越来越薄。这一切都与模切行业紧密关联。为了提高产品的良品率,及保证产品成形时的精致感,我们需要使用影像测量仪对产品进行精密测量。

模切产品并不是一个标准或者有同种特定型号的产品,属于单项目、单产品的类型,一种型号的模切产品用在一个电子产品的其中一个部件上,多用在同种类型产品的不同衍生品上,拥有多用途的性质,但无论有多少中新的设计产品,七海测量都可以为您设计出优化影像测量仪解决方案。大部分测量难题,一款机型搞定。


以手机平板膜切为例,七海测量凭借多年检测经验,设计出Accura影像测量仪或者Accura C影像测量 +METUS测量软件这样一套方案。


客户检测要求
 检测膜切的内外框的4个R角上给定点位的轮廓度;
 拍摄视频、保存数据与重要图片。


影像测量仪测试情况

• 方法:导入DXF文档,通过“模型”选择元素建立摆正和坐标系,再在“模型”中指定位置创建棱点,从右上角第一个棱点做为起始点,构造轮廓度。

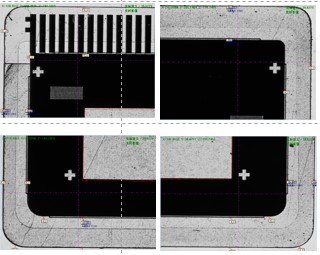

影像仪





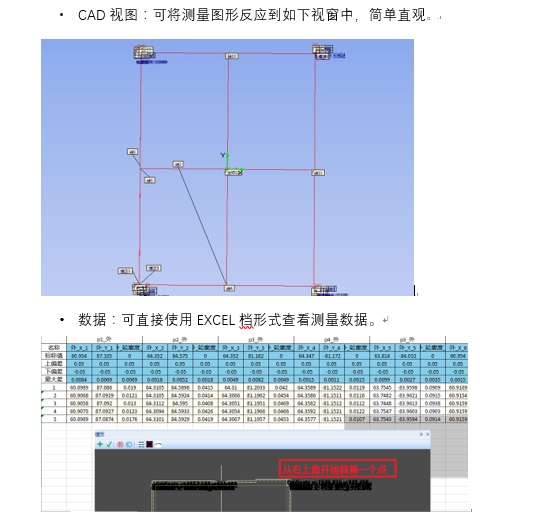

• 方法:结合“图形和影像”视窗,通过摆正起始两个元素匹配工件和DXF文档,再运行程序。





• 总结:基本可满足客户工件尺寸检测要求。
• 其它:其中轮廓度检测,棱点指定位置创建时,需设定好XYZIJK,再运行程序进行测量。



电子产业的发展离不开模切行业这步配套加工行业现在大多数人,对电子产品要求很高,各方面都有追求“产品大而轻巧,产品小而功能强大”都是现代模切发展的方向。而现代光学影像测量仪也在逐步朝着精度+、重复性+、柔性+的趋势发展,演好精密保障这一角色。
