无线充电纳米晶自动化检测方案 ,尺寸与瑕疵检测二合一

来源: http://www.sevenocean.cn/ 类型: 手机行业 时间:2020-06-30 11:16:28

在产品质量检测环节,会通过影像测量仪或三坐标测量仪对工件外形进行尺寸测量,为产品的质量达标提供了有效的保障。然而,工件外形尺寸可以通过精密测量把控,那么外观质量又如何来保证呢?通过以下无线充电纳米晶尺寸&瑕疵检测方案,带你了解尺寸、瑕疵检测方案。

自从无线充电在2018年爆发以来,各大手机厂商都即将在新推出的机型上拥有无线充电的功能。无线充电行业的前景一片大好,实现无线充电主要采用的是“纳米晶+线圈”方案。

纳米晶材料具有优异的磁学和物理力学性能,线圈的接收功率大、温升小、成本低。无线充电市场的兴起,对于纳米晶拉动起到一定作用。为了严格把控其产品质量,根据工业现状,七海测量有限公司针对无线充电纳米晶材料推出了无线充电纳米晶尺寸和瑕疵检测设备

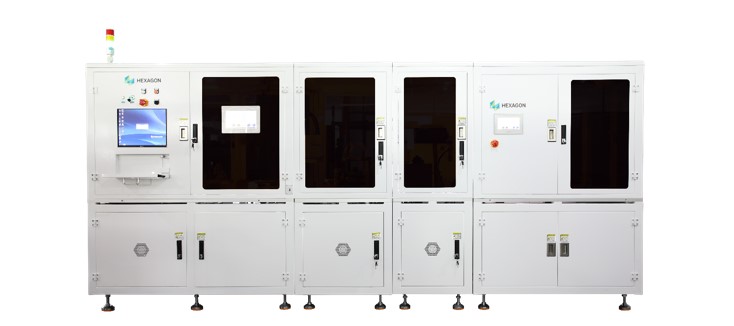

设备概念图

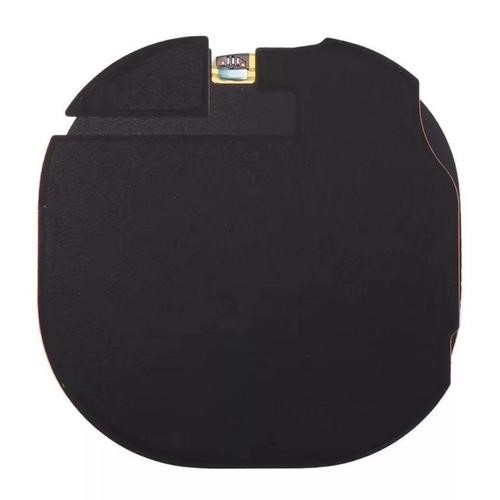

无线充电纳米晶实物图
设备尺寸:长:4150mm,宽:1200mm,高:1700mm。重复精度高。进行LCR检测时,通过压力传感器进行压力控制检测,可靠性高。

工作流程
滚筒展开纳米晶—上料—二维码读取—相机1顶部测量—相机2底部测量—探针测量—LCR检测—下料—托盘装箱

3s即可完成一个产品的全部测量过程,检测速度较影像测量仪更快。采用优良部件进行检测:高像素工业相机、高精度镜头和探针、高速及高重复定位精度的转移及下料四轴机械手。灵活使用了滚筒收卷系统方便快捷地进行零件上料及回收空薄膜。先进行相机视觉尺寸检测,后拍照定位至探针测量站进行瑕疵检测,测量数据准确可靠。

为了全自动高效的进行无线充电纳米晶尺寸和瑕疵检测,对其从双重方向严格把关,七海测量技术推出了无线充电纳米晶尺寸和瑕疵检测设备,为客户创造了巨大的价值,得到了客户的广泛认可!

七海测量现为海克斯康集团旗下品牌之一,公司产品丰富,拥有全自动影像测量仪、半自动影像测量仪、手动影像测量仪等,自动化测量设备涉及尺寸、瑕疵、颜色光泽度、透光率、电性等。
