GelScan手持式扫描仪,表面质量检测新方案

来源: 七海测量 类型: 其它行业 时间:2020-08-11 17:01:16

 衡量机械零件的质量,除了使用影像测量仪等检测设备在加工时进行精度测试外,表面质量也是一个的关键的评判指标。加工表面质量是机器零件在加工后的表面层状态,这个状态对于设备会产生很大的影响。我们经常可以看到由于其零件的工作性能逐渐变坏,以致不能继续使用,有时甚至会突然损坏。因此表面质量视觉检测方案显得尤为重要。


在高反光面、高精度的产品表面3D视觉检测时,传统的表面质量测量方式需要在工件表面喷上一层碳粉来确保表面灯光一致,这种操作方式不仅环境污染,而且对操作人员存在一定的安全隐患。采用激光及普通影像测量仪方式,无法检测的划伤、凹痕的深度和宽度、小倒角等元素。

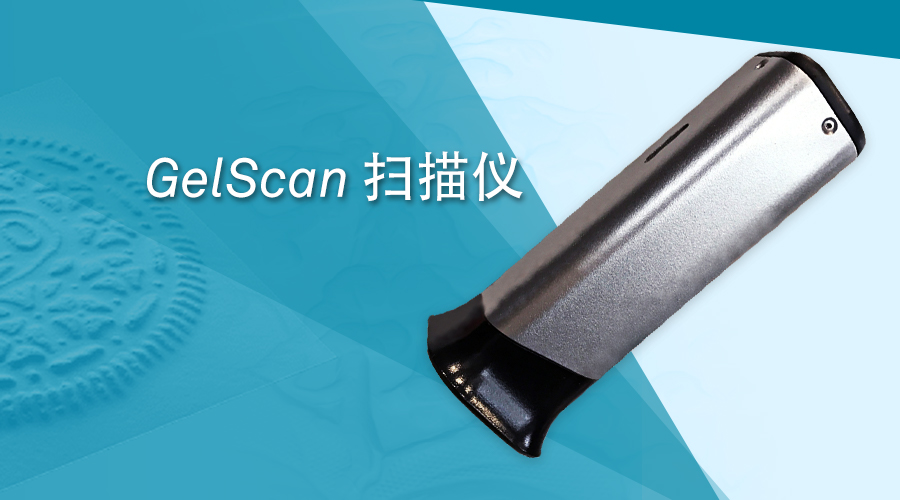

Gelscan扫描仪

为了实现高效高精度产品表面质量检测目标,七海测量推出GelScan手持式3D扫描仪通过涂有一层特殊涂层的硅胶片压在物体表面,硅胶涂层变形与被测物体贴合,安装在另一侧的相机在特制光源下记录照片,通过计算机视觉算法分析生成表面3D轮廓来测量数据结果,解决传统视觉检测方法对不同材质工件的检测需要更换不同光源和高度等多个痛点及影像测量仪等设备无法检测凹坑等痛点,表面形貌3D测量高分辨率低至0.25微米。

方案优势

●快速测量:轻轻一按,在经过几秒后,即可获得产品表面的3D 形貌,软件实时显示测量结果,可快速导出结果报表。
● 简易操作:GelScan手持式3D扫描仪具有高集成度和便携性,新手无需专门培训,即刻上手。轻巧的结构设计,方便移动测量,解决各种大尺寸复杂产品的现场测量难题。
● 优越性能:微小缺陷检测灵敏度高、分辨率高、精度高,XY 精度可达1.73um ,Z轴可达到0.25um。
● 产品配置:硅胶由硅胶垫与底座构成,特殊涂层能让被测物体所拍摄出来的照片的反光效果一致,有助于分析工件的表面质量。
● 兼容性高:不受测量材质影响,各种材料的3D 表面特征均可检测,包括各种高反光,透明的材料,无需重新调节。

应用场景广泛

单个相机通过光度立体技术解决3D表面问题,可更换不同镜头,适用不同场所角的测量,高度差,曲面变化的平滑度等。

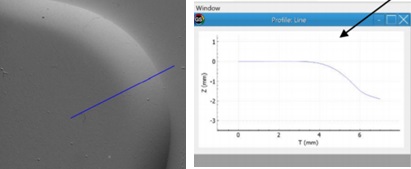

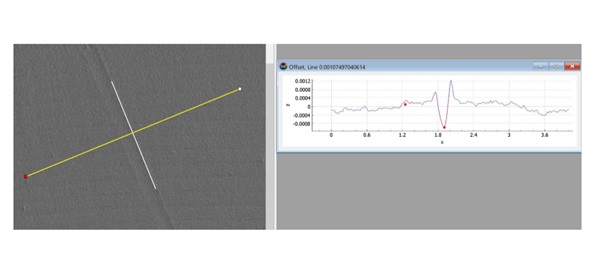

检测划痕高度差

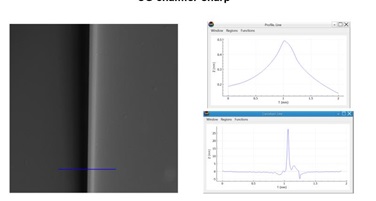

生成表面3D 轮廓,检测倒角

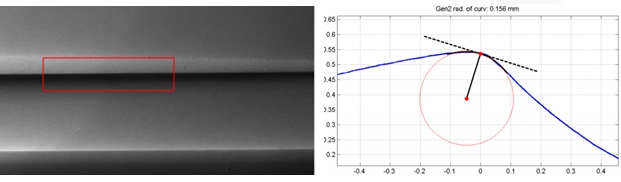

检测小R角的半径

检测轮廓

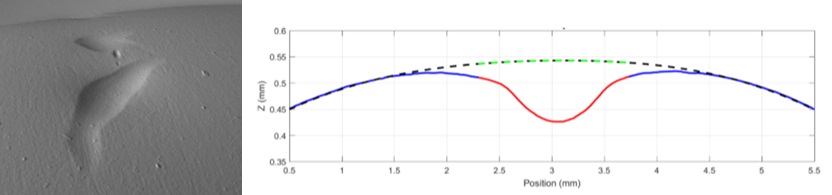

凹坑




GelScan扫描仪能为各种结构复杂,要求精确的零件提供一种操作方便、低成本快速检测表面质量检测方式,保证产品质量满足质量标准要求。实现工件外观表面质量检测,生产线在线检测无缝对接,具有实时性、准确性、可靠性、实用性等特点。
