七海测量Sense 3D 443 检测设备新机即将发布
科技打通技术壁垒,使产品朝着多功能、短小精薄趋势发展。精密测量作为智能制造的眼睛,也向着高精度、柔性化、智能化的高地不断攀援,以满足产品的质量、外观检测的苛刻要求。
3D视觉检测技术,可以完成绝大多数的三维检测需求。但面对玻璃、亮面金属、透镜面,弯曲以及多层透明材质等材料的高质量检测要求时,由于其材质特殊性、及传统测量测量技术局限性等因素,无法保证在亚微米精度下对这类具有挑战性的材料进行精准测量。

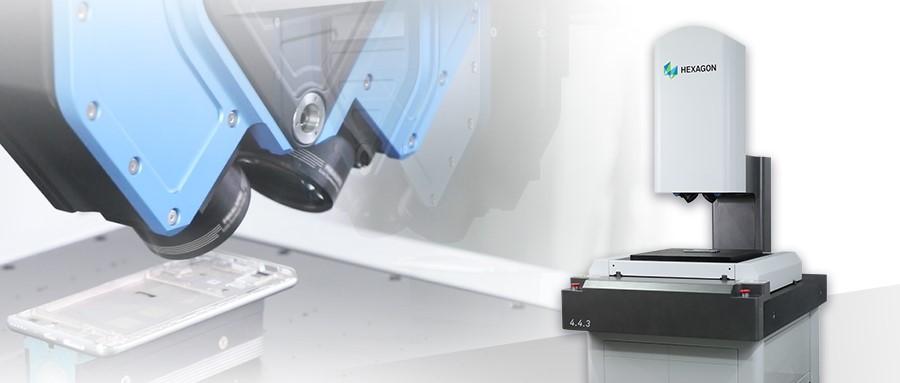

来自七海测量的Sense 3D 443 检测设备突破传统测量技术及产品颜色材质的限制,无论哪种材质都能进行亚微米级精确测量。设备自动生成光学三维成像,完成表面形貌检测,为具有挑战性的表面、材料和形状提供自动化、光学、非接触式、快速、高精的在线测量解决方案。同时,设备可选配高精度转台,满足不同角度测量需求,广泛应用于3C、塑料和医疗行业中。
3D线共焦传感器
>>>线共焦成像技术<<<
Sense 3D 443 检测设备搭载新型线共焦传感器,利用白光形成的连续光谱,在被测物体表面形成垂直焦平面,通过传递回的不同波长以亚微米级分辨率对物体微形貌进行3D成像。
●强大的成像功能:三维表面形貌&尺寸、透明物体的层析成像、扩展锐聚集范围的高精度二位成像
● 快、准、稳: 检测时间快速,超过1000万3D点/秒;精度、重复性< 1µm;Z轴测量精度可达纳米级别;非接触、易于操作
● 不受产品表面限制:可靠、准确、非接触式测量透明、镜面、玻璃、亮面金属、弯曲以及多层透明材质....扫描出产品的2.5D或3D轮廓
● 实验室级标准:实验室级3D成像符合高行业标准,高测试速度提高客户的产能–满足需要在线高精度测试的行业,如半导体行业。
● 在线测量能力:在线应用要求在生产环境中适当的速度下保证亚微米级别的3D成像测量精,设备所有测试都会以正常的生产速度在线完成,不影响客户产能
硬性条件
>>>多种“加分项”各尽其长<<<
●高可靠硬件:高精度花岗岩底座、工作平台、立柱保证设备长期稳定;研磨级丝杆,静音型P级直线导轨传动,适合高速运动及定位精度高
● 兼容性高:独特设计的激光安装板保证了激光的安装精度,并预留了多个安装孔位,保证设备可以兼容线共焦传感器等其他几款传感器,提高设备灵活性
● Metus软件:搭配海克斯康自主研发的Metus软件,强大的3D点云处理功能,支持三维补偿,可进行多功能测量、实时报表、2D/3D轮廓分析,并可支持多传感器—在不同传感器之间快速进行程序切换
广泛的应用范围

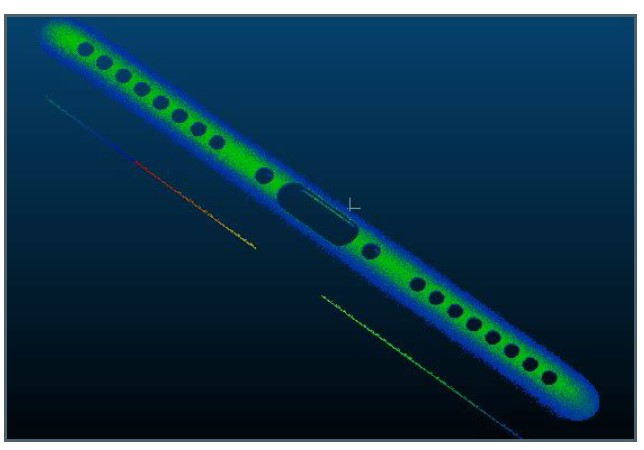

距离测量在线扫描(手机的两侧)

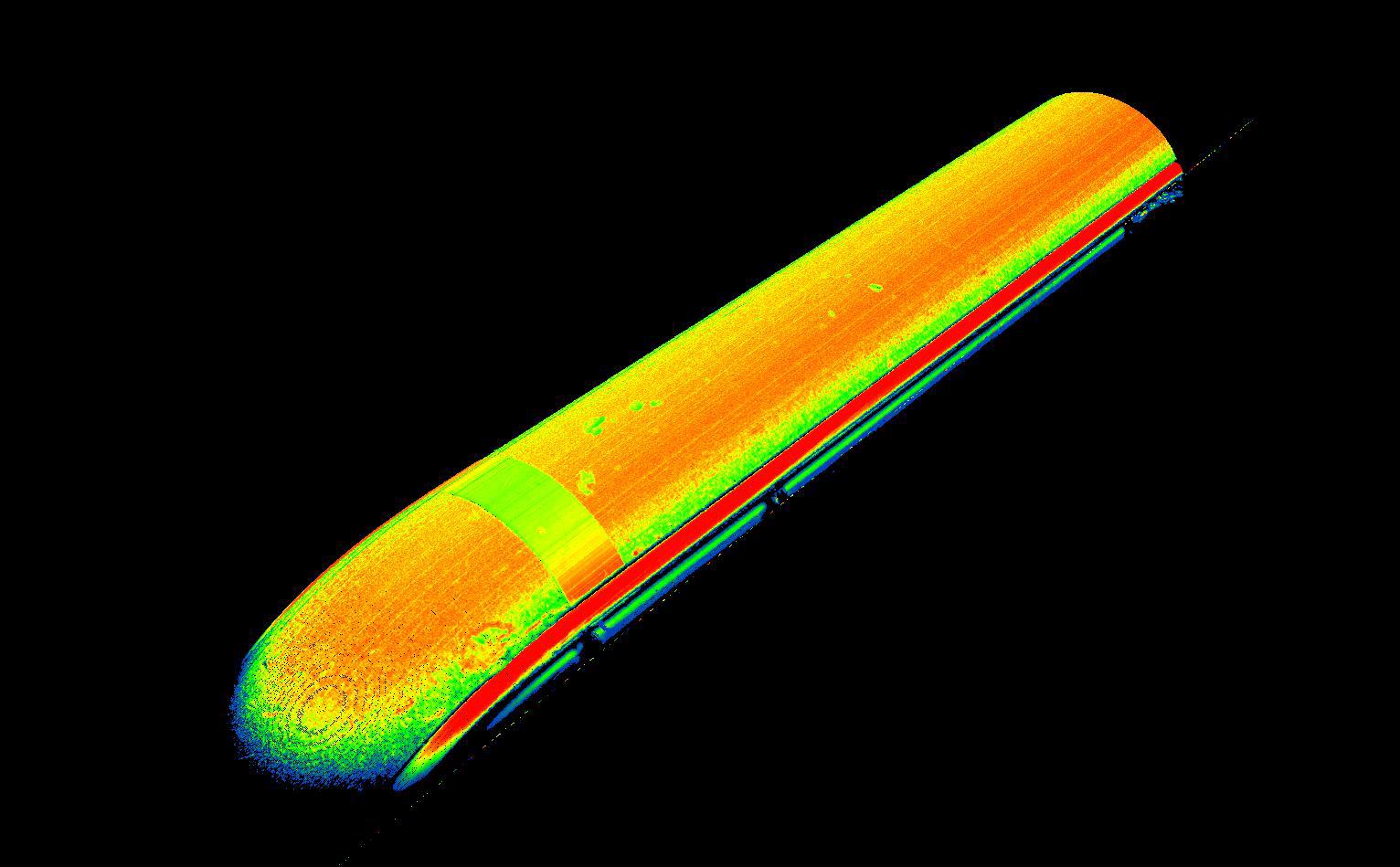

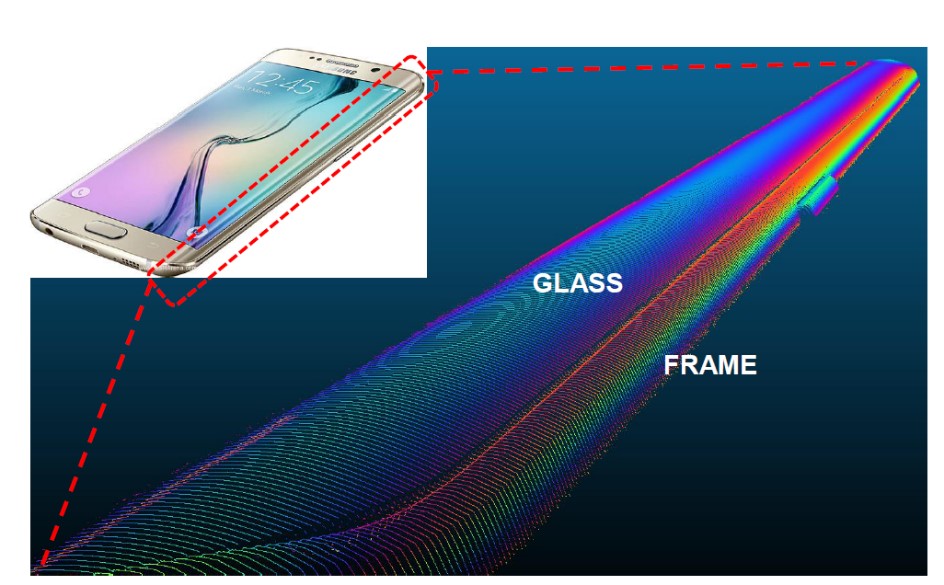

曲面玻璃的三维扫描

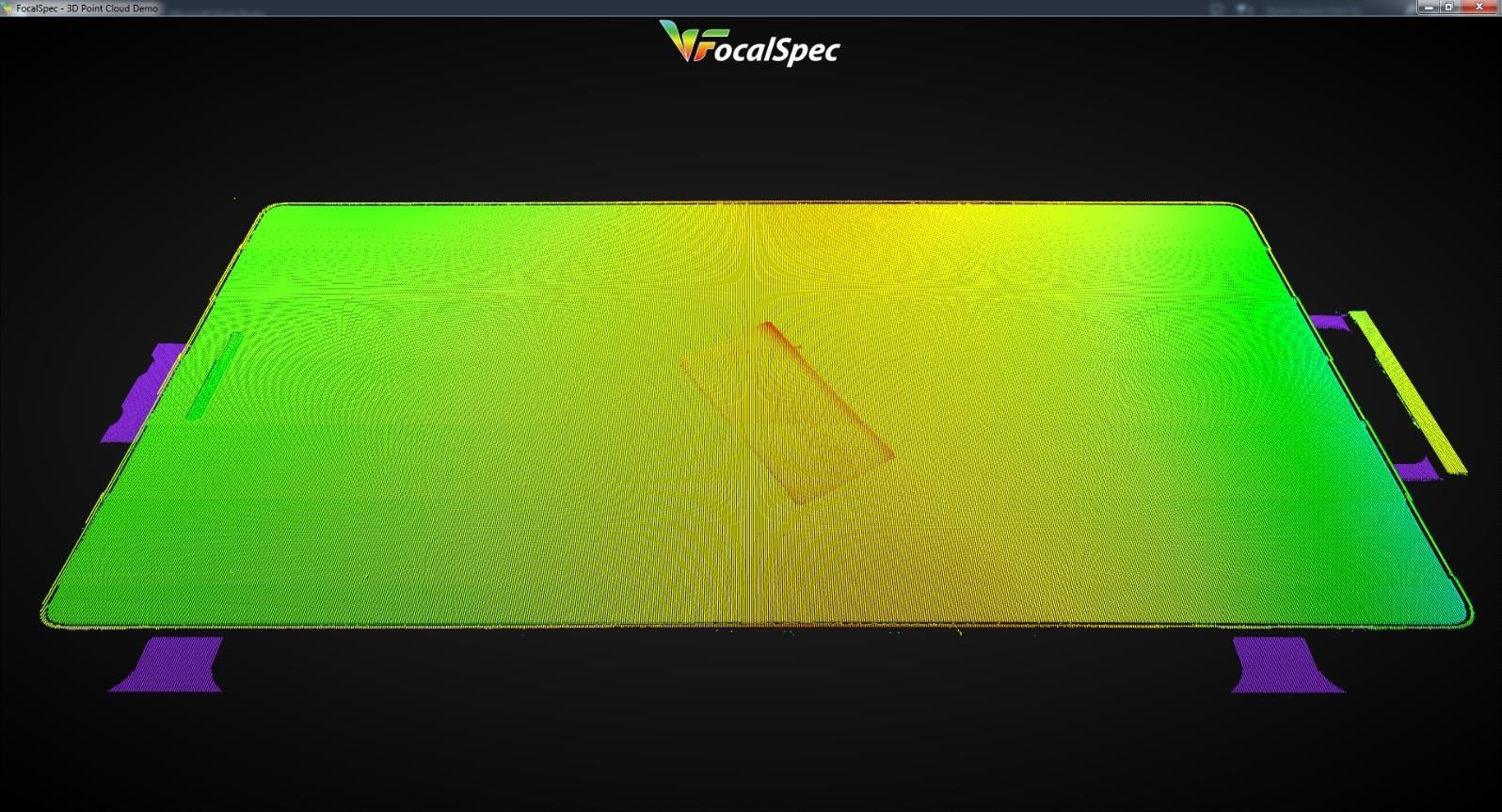

透明表面的平整度

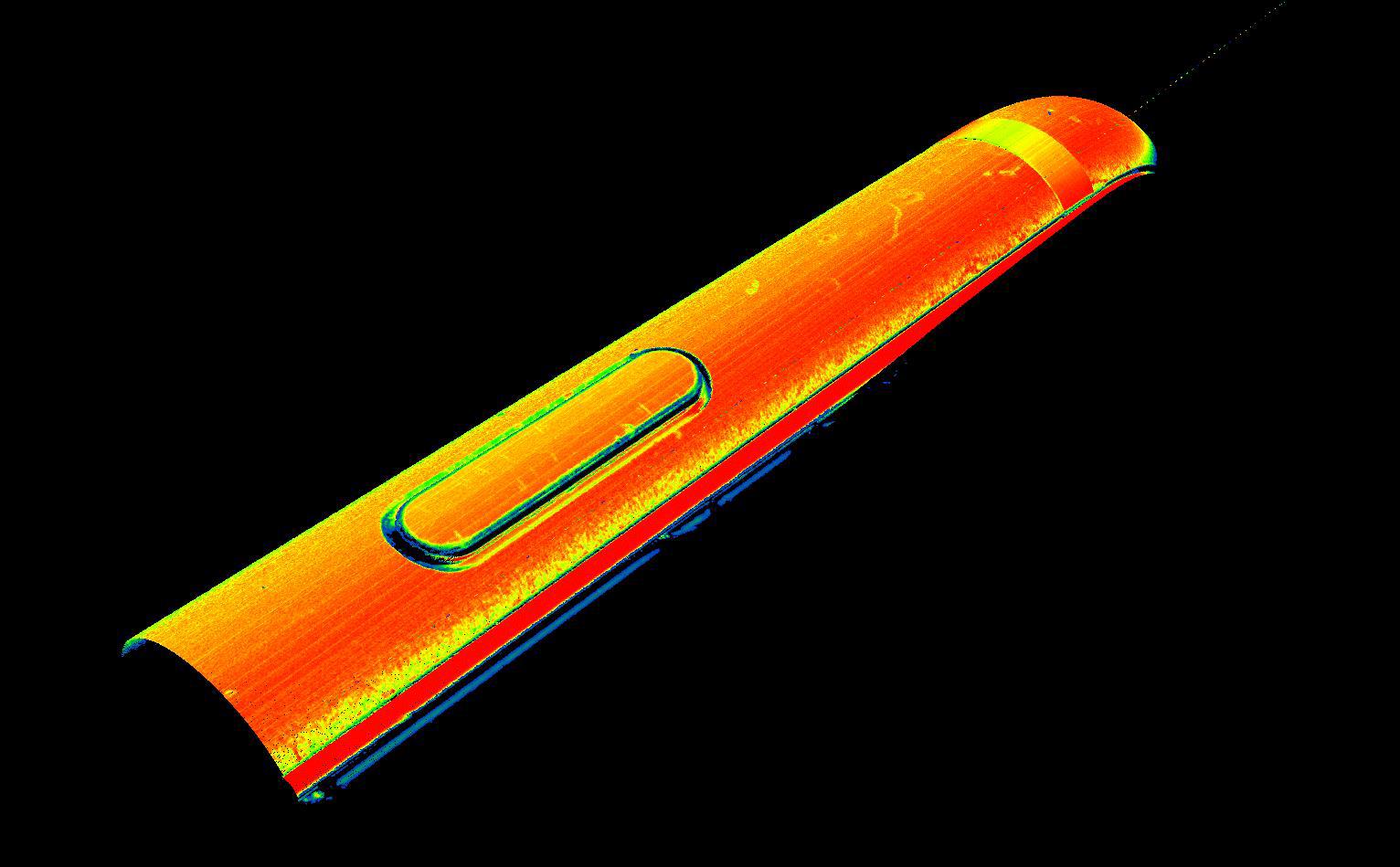

按钮offset测量
黑色产品底部扫描

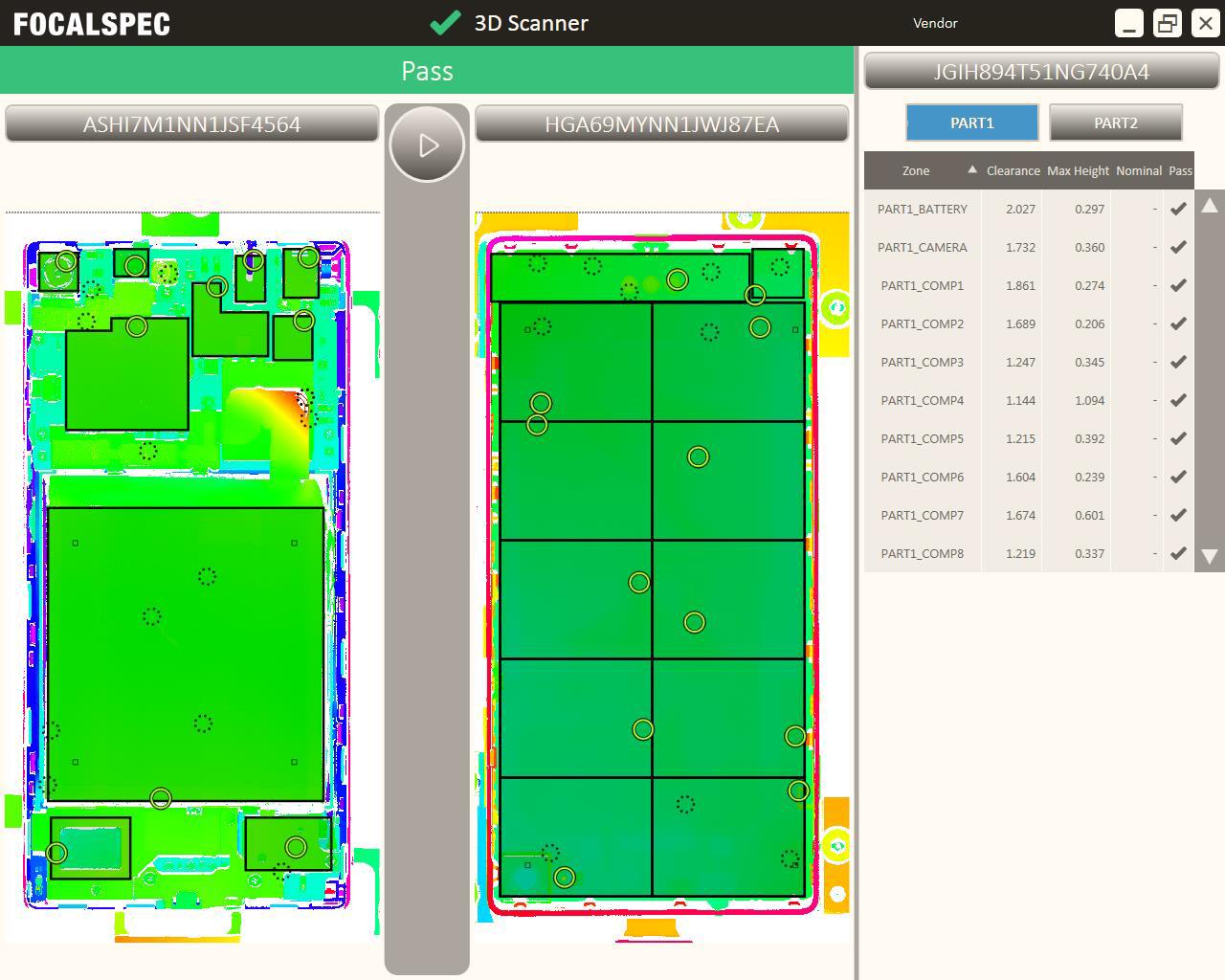

手机外壳缺陷检测

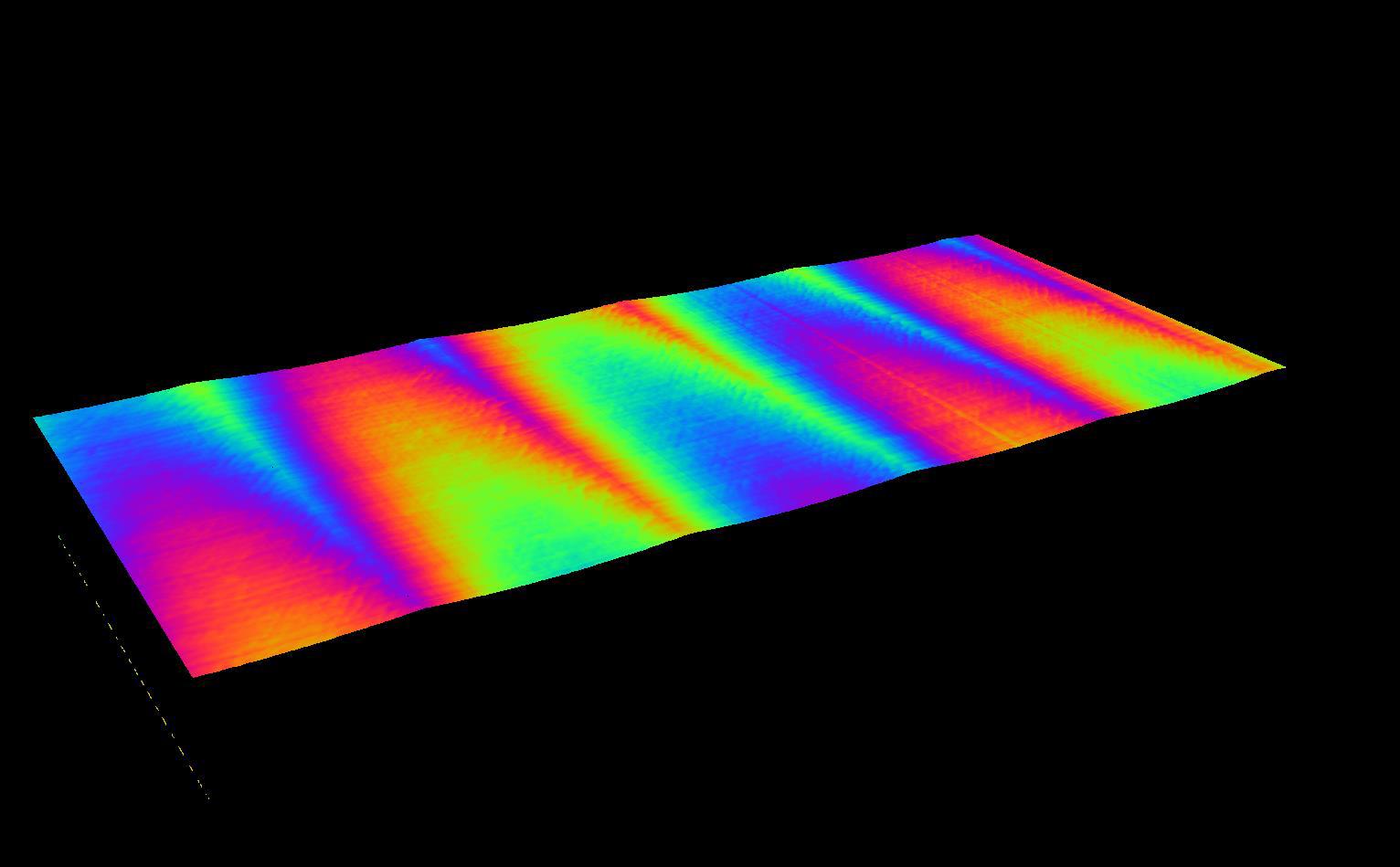

粗糙度检测

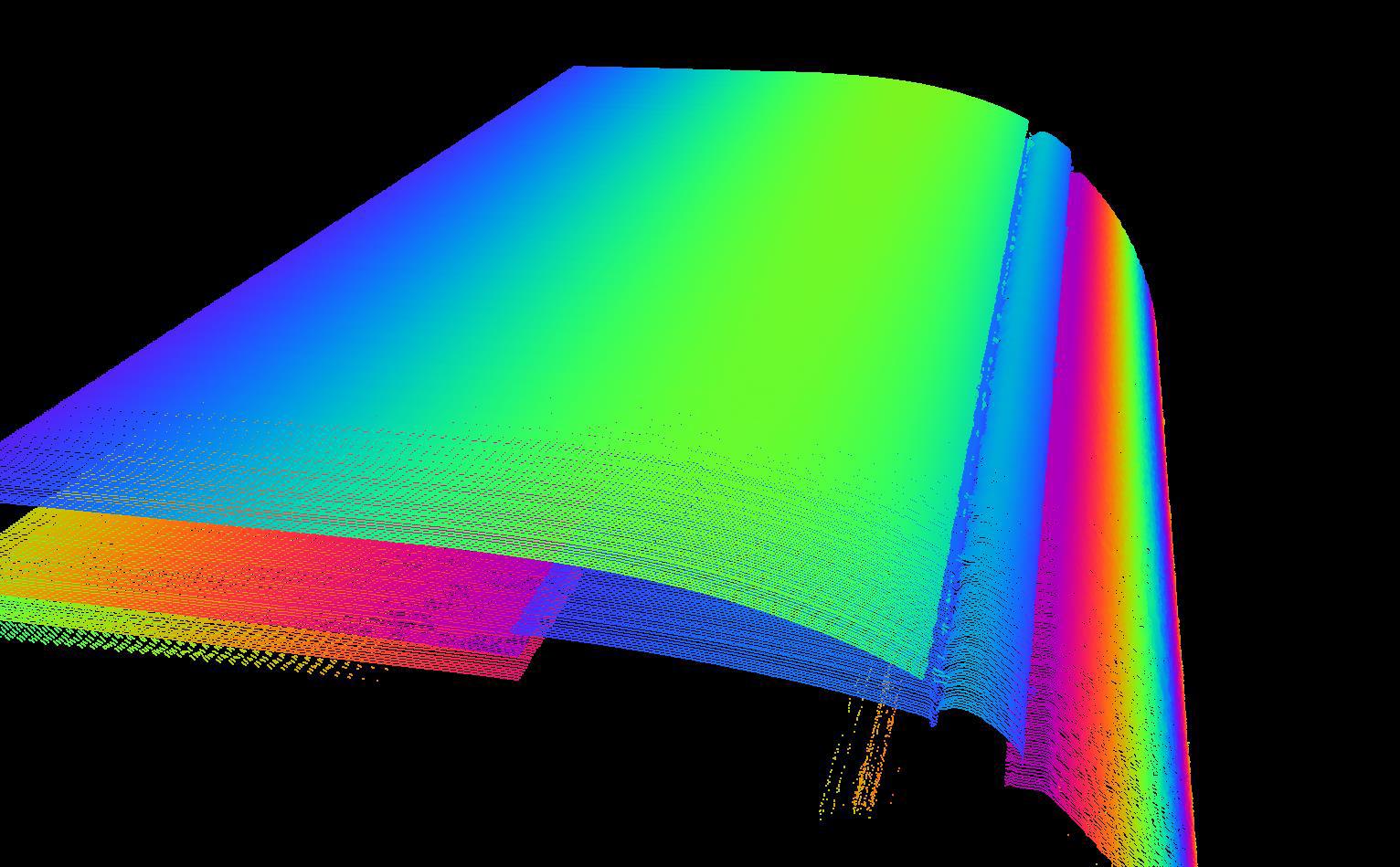

手机盖板玻璃多层检测
七海测量Sense 3D 443 新品检测设备,具有强大的在线检测 速度、精度和成像能力,采用线共焦成像技术,解决传统的测量方法存在的测量难题,并提供双优的解决方案。助力客户提高生产力,获得高回报的利润。工厂在线生产质量和效率提升至新高,消除复杂性,有效降低成本。
