如何实现精确快速PCB尺寸测量?这份方案帮到你

来源: 影像测量仪 类型: PCB行业 时间:2021-11-01 10:35:27

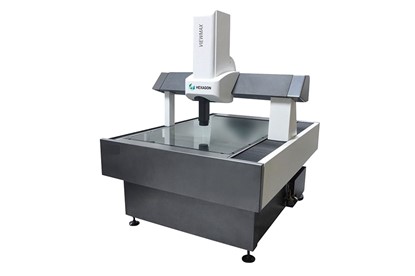

七海测量VIEWMAX L是一款大量程影像测量机,专业的设计让其拥有出色的刚性质量比,精度更稳定。在配置工业级彩色相机、电动无极变焦镜头配置加持下,能够完成更复杂的产品检测需求。

此次需要测量的是小型PCB板,根据图纸要求对各位置的轴向距离、线宽、弧度进行测量,6款工件各检测5次静态重复性。

机型配置
VIEWMAX L + Navitar(1~12倍)+ 升降环形灯+ Metus

测量过程
PCB板直接平放在工作台表面,由于面积较小,所以使用大倍率(实际放大120X)测量,并适当调节环形灯进行测量。6pcs产品分别静态测量5次,大部分尺寸重复性小于0.003mm,个别氧化边界尺寸重复性介于0.005~0.01mm之间。运行程序时使用同画面不移动测量功能,单次CT约30s。面对小型PCB测量任务,VIEWMAX L可以精确高效地完成。

VIEWMAX拥有同轴光、透射光、四象限双环表面环形光可供选择,能够利用不同光线效果凸显被测工件特性,具备更精准的尺寸抓取能力,助力影像仪实现更为快速准确的测量表现。

在测量中发现假如更换大倍率物镜,可以更好地抓取边,同时可以提高分别率。假如能换用低角度环形灯,边界效果更好,更便于进行尺寸测量。METUS强大的图形算法也为检测助力不少,它能够帮助影像仪快速准确抓边,从而提高测量效率与精度。

基于专业团队研发及全球化零部件供应平台,让VIEWMAX L是一款配置完善、性能出色影像测量仪,由各大行程可选,能够满足电子、PCB、塑胶、五金等多样化测量需求。此外,七海拥有种类齐全的影像测量方案,帮助企业达到精确高效的测量能力。
