如何精确测量PCB尺寸精度把控产品质量呢？

现如今，作为信息技术载体和媒介的印刷电路板（PCB）已被广泛的应用于手机、电脑等各种电子产品中，而随着5G技术的发展，市场对PCB的生产工艺有了更高的要求，其生产变得更加细化、走线结构更加复杂，在生产工序中，PCB的尺寸精准度尤为重要，一旦出现问题，将影响中整个产品的品质和寿命，故厂商们都会使用一些精密仪器来把控产品质量。


解决方案

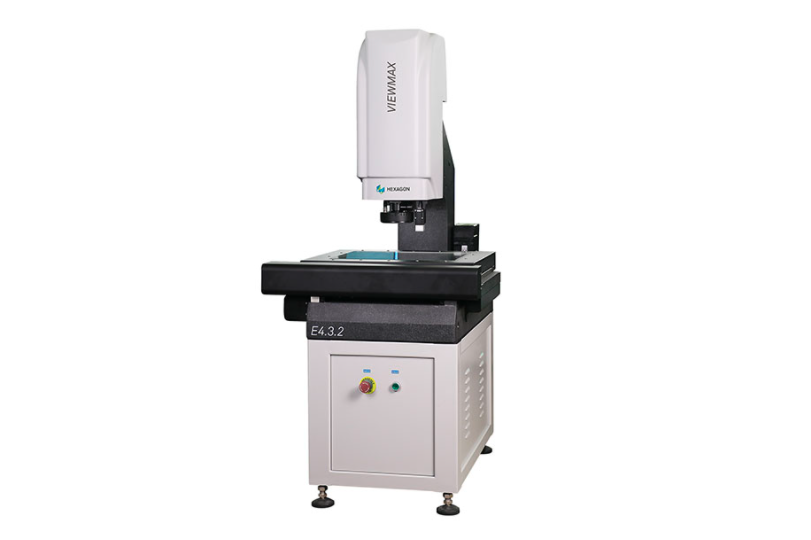

七海VIEWMAX E是一款性价比高的影像测量仪。其配置高精度影像测量技术，搭配自动变焦镜头，能够准确测量PCB板的位置公差，设备具有灵活高效、测量精度高、便于维护等特点，满足多数制造企业精密零件复杂特征的测量需求，为厂商提高质检水平赋能。

测量过程

1、工件装夹
选择适合的夹具，配置妥当，避免因外力导致工件变形，保证产品在数据分析上的一致性
影像效果：
2、测量轮廓度

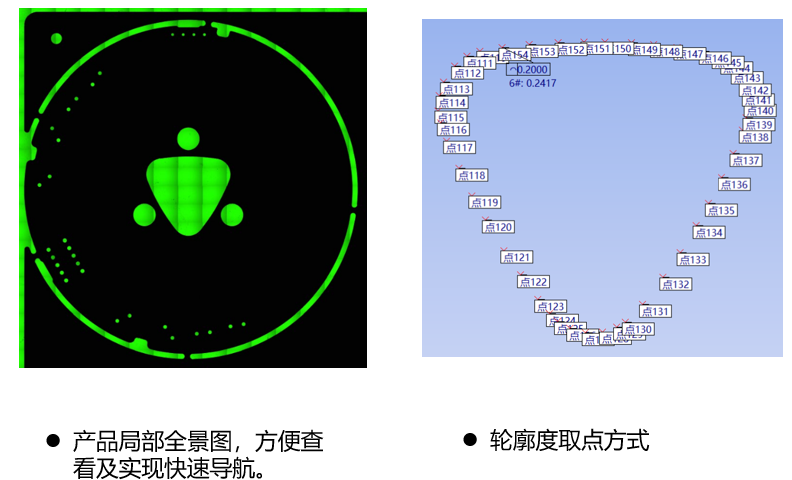

PCB板轮廓度检测要求较为严格，所以需细致地完成每步工序。导入2D图档文件，以便进行轮廓度测量。编程的时候可采用阵列方式进行，能够提高测量效率。此外，METUS软件还拥有全景图功能，方便在测量时进行定位。

3、平面度测量

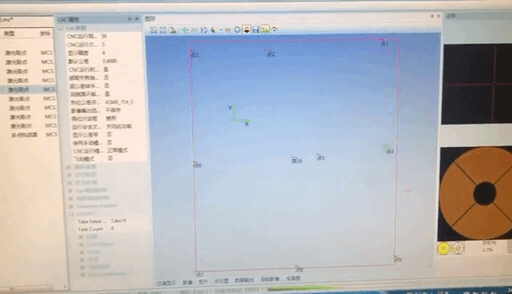

测量时能通过图像拼接功能实现快速定位。取好激光点后构造平面，在元素栏上勾选平面度即可测量数据。

方案优势

测量快速精准：七海VIEWMAX E全自动影像测量仪搭载六环八区环形光，可通过不同的光线效果凸显被测物的特性，更精准地抓取尺寸并达到高重复精度的上光源精准测量功能。

逻辑计算能力强大：七海VIEWMAX E配合METUS测量软件，具有强大的数据提取和逻辑计算能力，能够告诉应对PCB尺寸检测需求。

应用范围广：VIEWMAX E全自动影像测量仪不仅可以测量PCB板的尺寸精度，还能测量手机平板电脑、LED、塑胶、五金冲压件等产品的几何尺寸检测。

七海VIEWMAX E全自动影像仪是一款配置完善、性能出色的影像测量仪器，一台机器，多种应用，可满足各种产品的影像测量方案，帮助制造企业节约测量设备成本，提升产品质量，为5G时代赋能。
