View Max影像测量仪如何解决白色塑胶件测量难题

来源: 影像测量仪 类型: 其它行业 时间:2021-02-23 17:51:40





塑胶件广泛应用于生活中的各个领域, 一个合理设计的塑胶件可以替代很多个传统金属件,能够达到简易产品结构和节约制造成本的目的。但由于塑胶件在加工工艺过程中易变形,成品存在较大的尺寸误差,此时需使用光学测量仪对它进行检测。

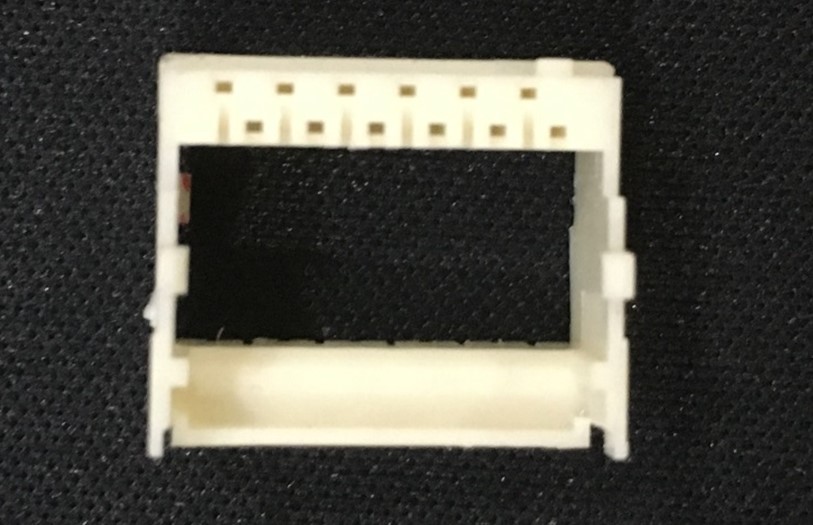

不同尺寸、不同材质、不同测量需求的影像测量仪要求的配置不同,以下图塑胶件为例,白色塑胶件在成像对比时不够明显,即使是看似简单的零件,简单的尺寸,在测量指定面上的盲孔长宽尺寸时还是有一定难度的。七海测量View Max E影像测量仪搭载六环八区环形光能够有效实现测量。

盲孔的长宽都非常的短,影像测量仪使用小倍率去选取边的时候可能会出现误差,所以我们需要将倍率放大,然后选取第一个盲孔和第二个盲孔粗建坐标系摆正,然后再取第一个和最后一个盲孔精建坐标系。最后再选取元素测量长宽。

由于零件呈乳白色,在测量表面的时候,出现明暗不是很清晰,会出现抓取边抓不准确,所以,我们在影像测量仪上搭配理想光源六环八区灯,在面对这种不好选取的测量物时,可以利用不同的光线效果以凸出被测物的特性,更精准地抓取尺寸并达到高重复精度的上光源精准测量功能。

测量完成之后导出Excel报告直观清晰,还可以计算出机器的重复性,以满足客户需求。整个测量过程非常的轻松简单,View Max E影像测量仪的精度和稳定性非常高,为客户解决各种测量难题。

有更多关于影像测量仪的解决方案,请您关注我们的七海网站及公众微信号,为您解决不同的影像测量难题。
