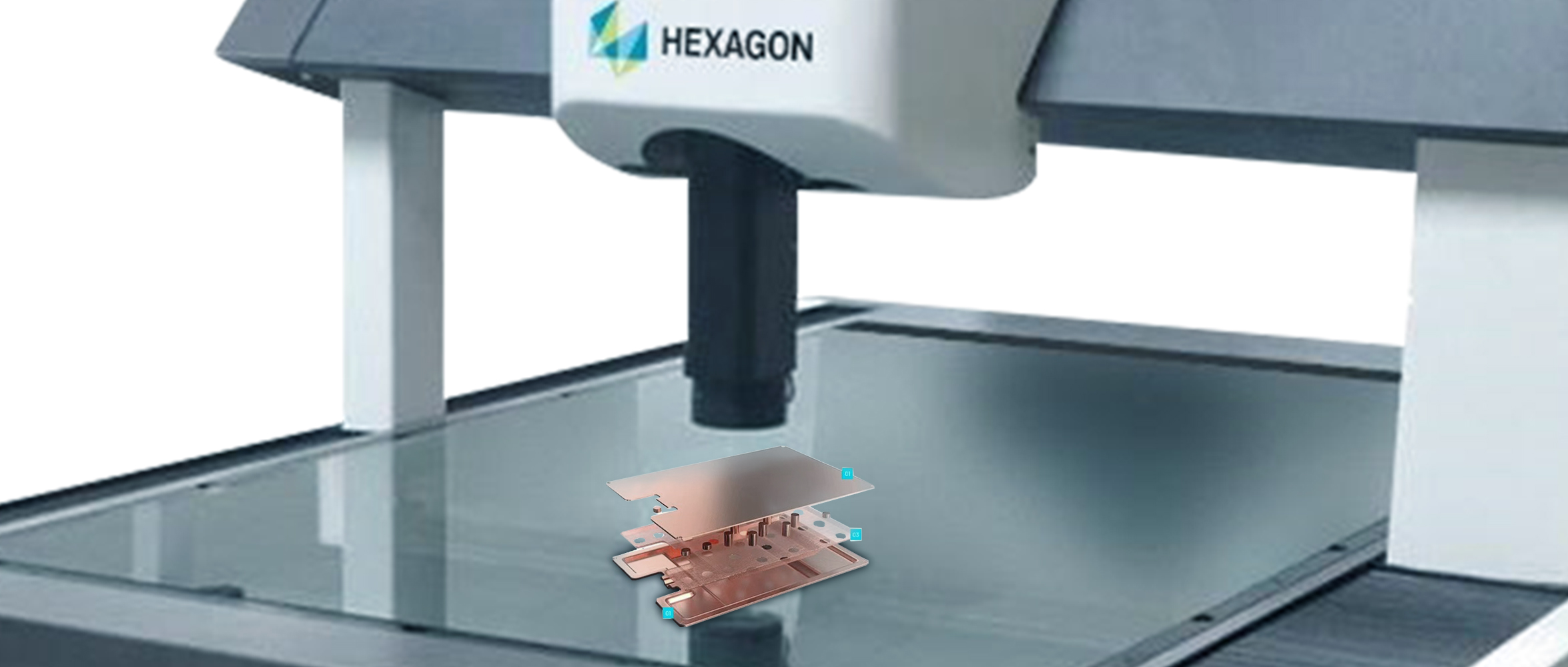

影像仪如何应对高精密VC均热板尺寸检测

随着制造业对电子产品小型化、高性能、多功能目标的不断追求，业内迫切需要一种比热管导热效率更高的散热部件，VC均热板应运而生。

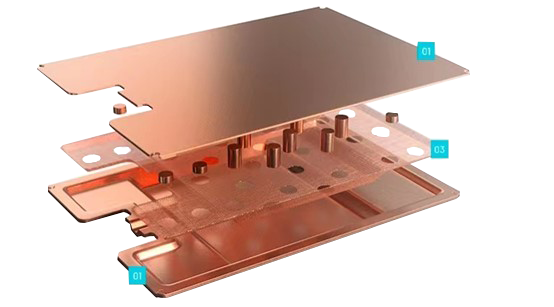

VC均热板由纯铜打造，内部填充冷凝液的散热单元，形态呈现出宽且扁平“片状”，相比于热管，散热性能更好，充分满足电子设备内部元器件高集成度、精密封装。VC均热板加工工艺的精度，影响部件散热性乃至整个产品的使用体验，关键尺寸数据的把控很有必要。



此次，客户需要测量散热器盖板上的平面度及轮廓度，在保证精度的同时追求高性价比是顾客的购机要素，七海测量VIEWMAX 系列影像仪，可支持装配相机、测针、激光多种传感器，同时实现光学测量和接触测量。在软件应用上面，客户也有丰富的选择：功能强大的PC-DMIS VISION软件和易学易用的METUS软件；也可根据客户需求设计符合客户要求的解决方案。

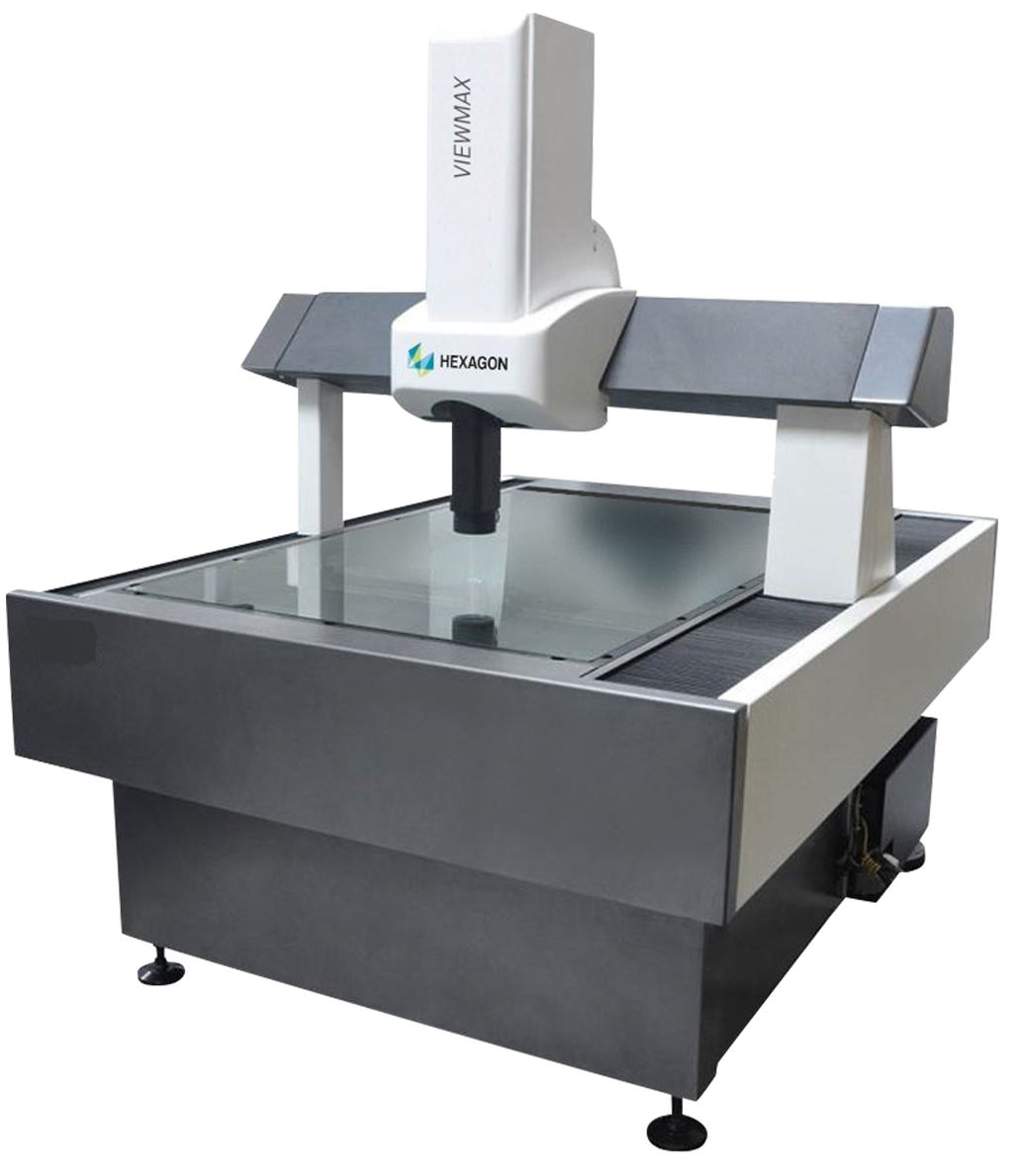

VIEWMAX L影像仪方案



根据VC均热板的特性，综合以上两点，此次方案选用支持加装测针的VIEWMAX L影像仪进行测量更为合适；在成本上，VIEWMAX L影像仪也是凭借优越的性价比，获得客户的高满意度。轮廓度测量使用影像仪配合PC-DMIS VISION，测针配合PC-DMIS VISION功能更强大，同步校验后可实现自如切换应用，操作简单便捷。

完成编程后，通过高品质的光源系统实现高清影像效果，找出凸显被测工件特性的合适光线，再通过1/1.8''工业级相机及电动无极变倍镜头，高效完成对焦工作和影像手机。专业的PC-DMIS Vision软件拥有脱机编程、仿真模拟等多种强大功能，丰富了影像计量的专业能力。检测完成后能输出影像计量全面的形位公差评价与详尽的报告，帮助用户实现专业检测分析，为质检可控性及数据可追溯性提供保障。

设备优势：
• 高精度自动变倍镜头：自由切换倍率，测量大小尺寸；
• 同轴光源：清楚查看产品表面特征；
• 定制环形灯：可更好地突出产品形状，使其边界对比度更明显；
• 白光传感器：采用同轴共聚焦原理，测量受限少；优点是不受产品表面颜色、材质、反射率、透明度影响，不受外界光源环境影响；
• 气浮导轨，配合研磨级丝杆传动，具有高速、高稳定性的特点，能实现高精度位移定位；
• 测量摇杆全自动功能：自动对焦，自动倍率切换，自动量测等，保证高效率测量；
• 三角横梁技术，保证机器较佳的刚性质量比，精度更稳定。

七海测量通过强大的硬、软件结合，采用高精度传感器及强大的软件功能获取VC均热板的尺寸信息并助力其质量升级，是VC均热板高品质的把关者。
