影像测量仪如何实现LED灯板尺寸高精度测量

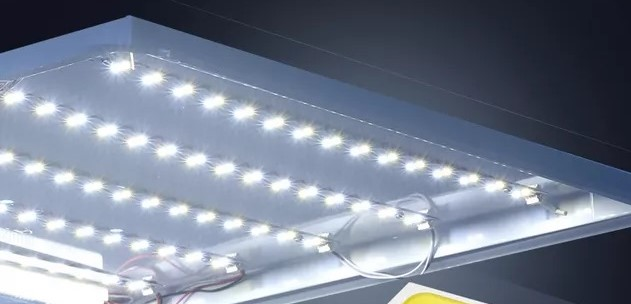

LED面板灯由后盖板、铝材框架、LED光源、反光纸、驱动电源、扩散板、导光板等多个配件构成，凭借超薄外形、发光面大、出光均匀柔等优势在市场上迅速崛起，

LED面板灯采用密集排列的高亮度LED作为光源，通过利用LED发光角度做合理的LED间距的设计，使LED面板灯呈现出均匀发光效果，因此LED灯之间的间距检测，是保证LED面板灯产品质量的重要因素。另外，为了让LED灯板与其它配件完全贴合，LED灯板的平面度也必须严谨与精确。

此次LED灯板的测量任务为：平面度、LED中心距离、单个LED长宽等尺寸；客户对各个尺寸的检测精确度要求较高。另外，一个LED灯板上的LED数量多（数千—1W），单个测量非常浪费时间，若少量检测则无法得到真实尺寸。

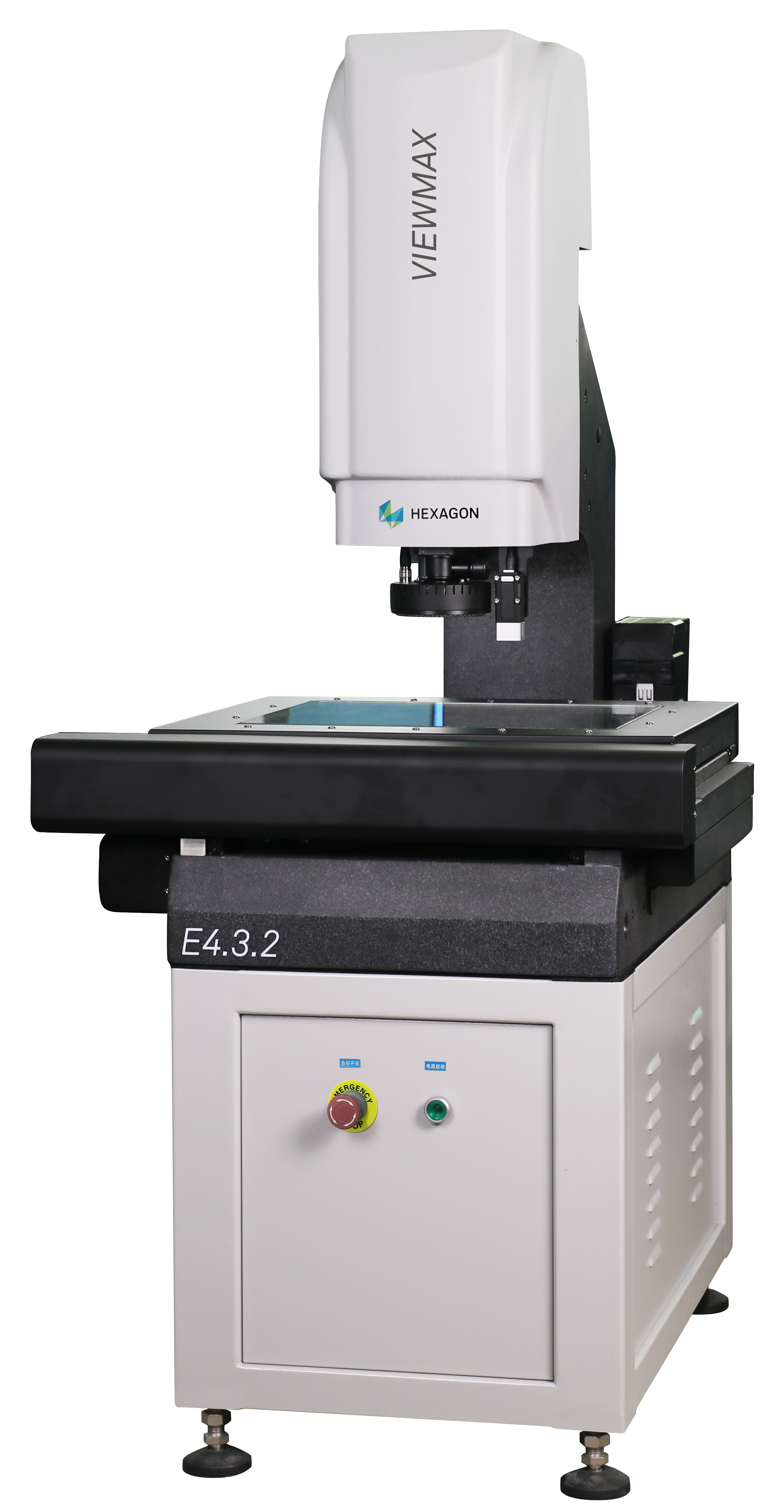

根据客户需求，此次方案选用VIEWMAX E复合式影像测量仪型搭配线扫激光和METUS测量软件，能高效完成测量任务。

激光扫描测量具有高精度、高效率的优势，分辨率高、稳定性, 测量精度高; 与计算机结合, 形成智能测试系统; 在生产现场实现在线检测，适用范围更广。在指定的扫描区域，可以执行等间距和非等间距的扫描，快速、完整的得出整版LED的数据，完成平面度测量。

VIEWMAX E复合式影像测量仪更多测量优势：

高稳定性
高精度花岗岩底座，工作平台，立柱，保证机器的长期稳定性；研磨级丝杆传动，定位准确，运动精度高；三轴全伺服闭环控制系统，保证机器的刚性质量比，精度更稳定。

非接触测量
线扫激光解决了接触测量中的接触压力、损伤以及保养频繁等问题; 解决了接触侧头半径较大带来的横向分辨率问题; 提高了检测速度。

3D点云数据扫描和采集—METUS测量软件
可以快速、准确采集3D点云数据，观察测量情况，精确选取测量区间。并直观地展示每个抓取元素的分布情况，对后续的分析提供支持。

专业的点云软件—VSE
扫描后可导出，XYZ格式文件，使用专业的3D点云检测软件VSE进行对比，设定公差值后，可全方位体现误差分析状态（绿色代表在公差范围内为合格，黄色代表与理论值偏大，蓝色代表与理论值偏小），并且自动生成对应的报表。

七海测量公司VIEWMAX E影像仪具有高精度及完善的光学系统配置，满足精密零件和复杂特征尺寸的测量。通过VIEWMAX E复合式影像测量仪检测方案高效高质把控LED灯板质量，助力企业获取更大市场份额。
